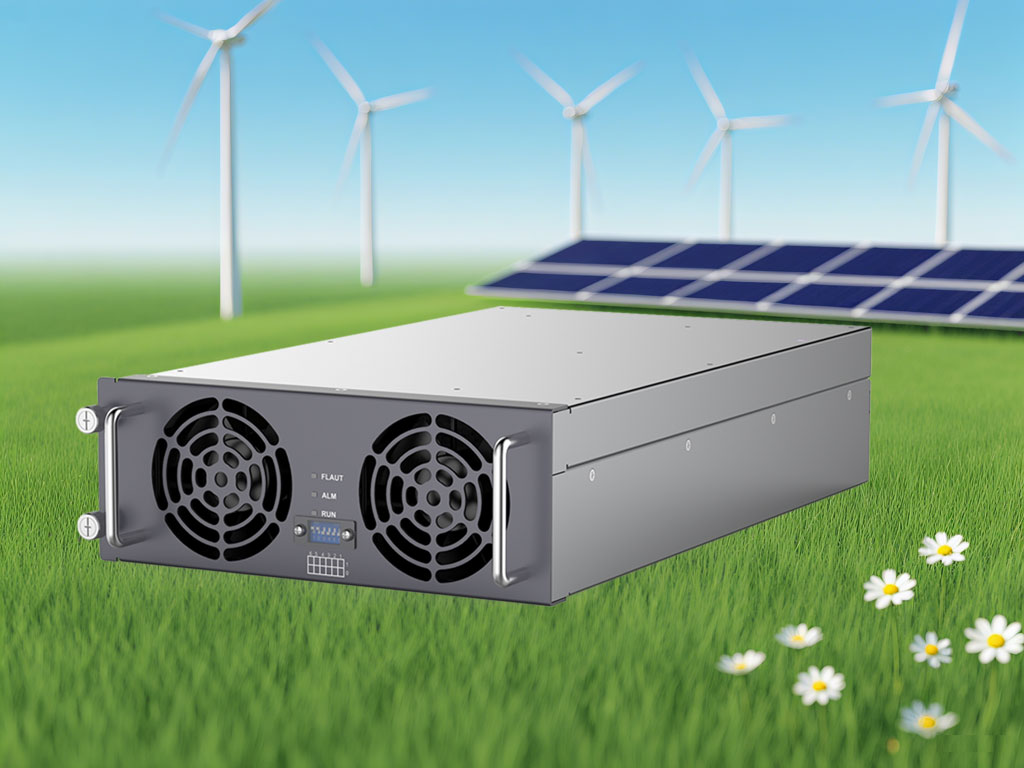

BIDC75050-20KW-50-750V/0-50A非隔離雙向DCDC

產品特點

• 高效節能
  • 恒功率電壓范圍寬：300Vdc~1000Vdc恒功率輸出
  • 超高效率：全SiC設計，峰值效率>97%
  • 高功率密度：36W/in3 / 49W/in3，節省空間
• 安全可靠
  • 三相無中線交流輸入：消除中線電流過大的風險，同時降低系統成本
  • 能量雙向流動：AC/DC和DC/AC雙向變換，潮流方向變化平滑過渡
  • 高頻變壓器隔離：保障雙向變換模塊的高可靠性
• 智能便捷
  • 全數字化控制：雙DSP設計，高可靠性控制
  • 支持并離網應用：適應各類應用場景
• 廣泛適配
  • 寬交流電壓范圍：260Vac ~ 530Vac，適應各種電網
  • 寬直流電壓范圍：150Vdc~1000Vdc，適配各種動力電池及儲能電池
  • 電磁兼容性能優異：滿足EN61000-6-1和EN61000-6-3電磁兼容CLASS B要求

應用場景

• 儲能充放電設備
• V2G充放電設備
• 具有直流母線和儲能的微電網
• 退役電池梯次利用
• 各類生產測試設備

參數規格

基本參數

• 型號：BIDC75050

• 輸入電壓范圍：260Vdc - 900Vdc

• 輸出電壓范圍：50Vdc - 750Vdc，調壓步進為0.1Vdc

• 恒功率輸出電壓范圍：400Vdc - 750Vdc

• 輸出功率：20kW

• 最大輸出電流：50A

• 尺寸：85mm（高）× 226mm（寬）× 395mm（深）（不含把手及端子凸出部分）

直流輸入

• 額定輸入電壓：710Vdc

• 輸入電壓范圍：260Vdc - 900Vdc

• 最大輸入電流：34A

• 效率（滿載）：>95.5%

直流輸出

• 穩壓精度：< ±0.5%

• 穩流精度：≤ ±1%（輸出負載在額定范圍的20% - 100%內）

• 均流：不平衡度< ±5%

• 輸出限流：0.2 - 50A連續可調

• 輸出電流：0 - 50A

• 恒功率輸出電壓范圍：400Vdc - 750Vdc

• 電壓范圍：50Vdc - 750Vdc，調壓步進為0.1Vdc

• 輸出功率：20kW

工作環境

• 相對濕度：≤95%RH，無冷凝

• 海拔高度：2000m，2000m以上需考慮降額使用

• 冷卻方式：強迫風冷

• 工作溫度：-40°C - +75°C，+55°C以上需降額使用

其他參數

• 尺寸：85mm（高）× 226mm（寬）× 395mm（深）（不含把手及端子凸出部分）

• 重量：≤11kg

• 通信方式：CAN總線

• 平均無故障時間（MTBF）：>500,000小時

• 滿足規范：GB/T18487、NB/T33001、NB/T33008
