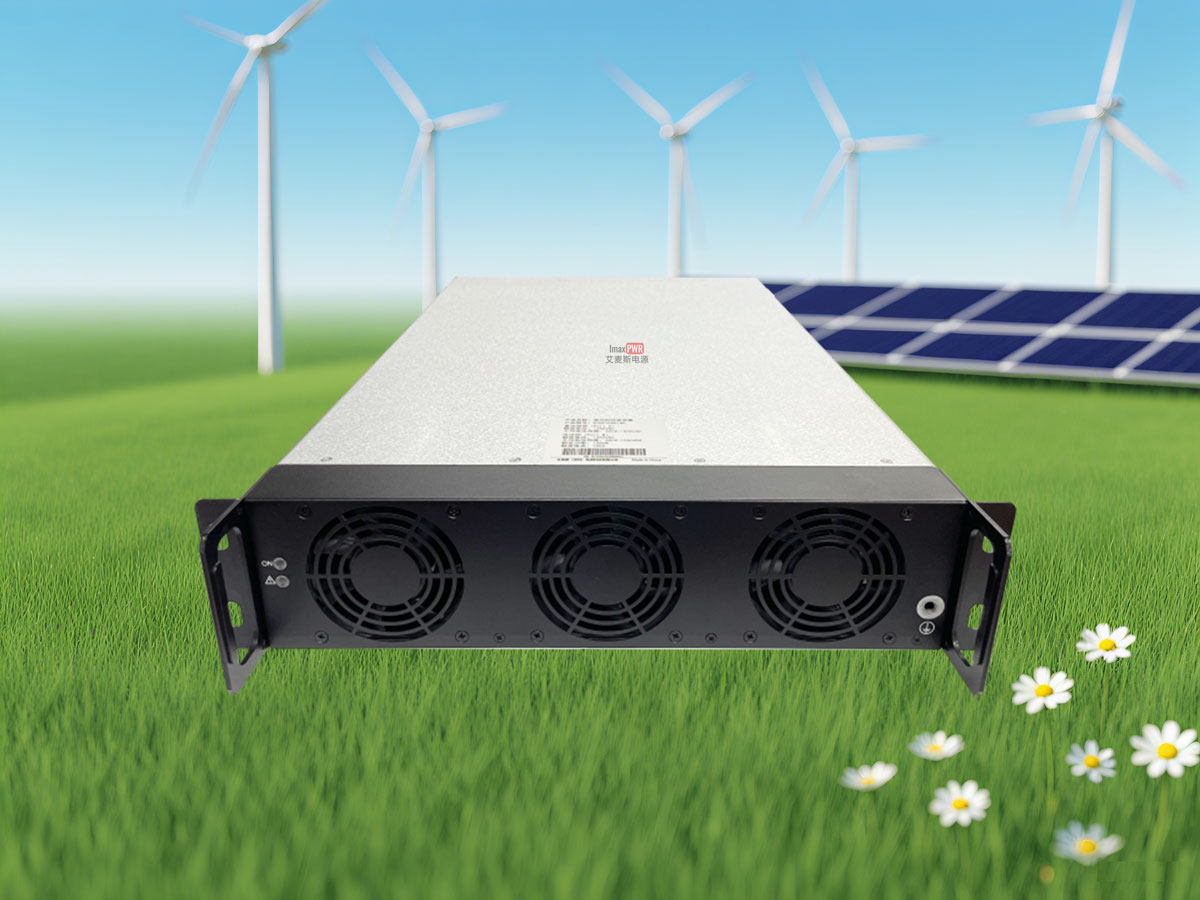

BIM300120 是艾麥斯電源推出的雙向高頻隔離AC-DC變換模塊，基于全數字化控制架構，實現直流側（DC）與交流側（AC）的雙向功率轉換，核心定位為儲能系統、電動汽車充換電、分布式能源并網等
BIM300120 是艾麥斯電源推出的雙向高頻隔離AC-DC變換模塊，基于全數字化控制架構，實現直流側（DC）與交流側（AC）的雙向功率轉換，核心定位為儲能系統、電動汽車充換電、分布式能源并網等場景的關鍵功率變換設備。
模塊核心參數：
直流側：電壓范圍 40~300Vdc，最大電流 120A（支持電池組、光伏陣列等直流電源接入）；
交流側：并網模式電壓范圍 304~456Vac（適配電網波動），離網模式額定電壓 380Vac，最大電流 30A；
功率等級：額定功率 15kW，最大輸出功率 18kW（短時過載能力）；
保護功能：集成直流反接、過流、過壓、過溫、短路、電網異常等10+項多重保護，可靠性符合工業級標準；
并機能力：并網模式下支持最高32臺并機擴容，滿足大功率系統（如1MW儲能電站）的功率擴展需求。
多模式工作：支持并網充電（AC→DC）、并網逆變（DC→AC）、離網逆變（DC→AC，電網斷電時）三種模式無縫切換，適應復雜電網環境；
智能通信：兼容CAN總線（主站/從站）與RS485（Modbus-RTU）協議，支持遠程監控（電壓/電流/功率/溫度）、參數配置及故障診斷；
標準兼容：符合GB/T 34120-2023《電動汽車充換電設施接入電網技術規范》、GB/T 34133-2023《儲能變流器檢測規范》、T/CEC 606-2022《分布式儲能系統接入電網技術規定》、DL/T 724-2021《電力系統用蓄電池直流電源裝置運行與維護規程》等國家/行業標準；
寬溫適應：工作溫度范圍 -40℃~75℃（50℃以上需降額使用），存儲溫度 -40℃~85℃，滿足戶外、工業現場等極端環境需求；
可靠控制：采用雙DSP全數字化控制（TI C2000系列），實現毫秒級響應，集成硬件過流保護（<10μs）與軟件冗余邏輯，MTBF（平均無故障時間）≥100,000小時；
便捷安裝：符合19英寸標準機柜（IEC 60297）安裝規范，支持導軌式固定，占用空間僅2U（88mm），便于系統集成。
| 項目 | 指標 |
|---|---|
| 交流側特性（并網模式） | |
| 電壓制式 | A/B/C/PE |
| 電壓范圍 | 304~456Vac |
| 最大電流 | 30Amax |
| 電網頻率 | 50/60Hz ±5% |
| 額定功率 | 15kW |
| 最大輸出功率 | 18kW |
| 功率因數調節范圍 | >0.98（超前或滯后） |
| 電流總諧波畸變率 | <5%（3kW 電網 THDU <5%） |
| 逆變充電轉換時間 | <100ms |
| 交流側特性（離網模式） | |
| 電壓制式 | A/B/C/N+PE |
| 額定電壓 | 380Vac |
| 額定頻率 | 50/60Hz |
| 最大電流 | 30Amax |
| 額定功率 | 15kW |
| 最大輸出功率 | 18kW |
| 電壓總諧波畸變率 | <5% |
| 電壓不平衡度 | <2% |
| 動態電壓瞬變范圍 | <10%（20%~100%~20% 負載） |
| 過載能力 | 負載 ≤110%，長期工作； 110%~120%，10min； 負載 >120%，1min |
| 直流側特性 | |
| 電壓范圍 | 40~300Vdc |
| 額定電壓 | 150Vdc |
| 最大電流 | 120Amax |
| 額定功率 | 15kW |
| 最大輸出功率 | 18kW |
| 穩流精度 | ≤ ±2% |
| 電流紋波 | ≤ ±1% |
| 穩壓精度 | ≤ ±0.5% |
| 電壓紋波 | ≤ ±2% |
| 過載能力 | 負載 ≤110%，長期工作； 110%~120%，10min； 負載 >120%，1min |
?? 重要提示：
模塊嚴禁在線熱插拔，操作前必須切斷輸入電源（AC/DC），待前面板指示燈完全熄滅（約10s）后再進行插拔；
系統集成時，建議將模塊安裝于19英寸標準機柜的導軌上，使用隨機附帶的M4固定螺釘牢固固定，避免振動導致模塊移位；
連接直流側（DC+/-）與交流側（AC L1/L2/L3/PE）功率插頭時，需確保插頭完全插入并鎖緊（聽到“咔嗒”聲），避免接觸不良導致發熱或故障；
模塊工作時，請勿遮擋前面板散熱風扇（風量≥150CFM），環境溫度超過50℃時需額外增加機柜風扇或空調，保證通風良好；
若模塊出現故障（如指示燈紅閃、報警聲），請勿自行拆解，應聯系艾麥斯電源客服（180-187-52807）或授權服務商維修。
