高頻開關整流模塊為交流電壓輸入，直流電壓輸出可調的ACDC模塊。模塊采用DSP數字控制，諧振軟開關，有源PFC技術，并且具有多項專利保護；模塊具有功率密度高，功率因數高，諧波小效率高

IM100-10K系列高頻開關整流模塊為交流電壓輸入，直流電壓輸出可調的ACDC模塊。模塊采用DSP數字控制，諧振軟開關，有源PFC技術，并且具有多項專利保護；模塊具有功率密度高，功率因數高，諧波小，效率高等特點，具備多模塊可并聯性能。

應用領域

物流叉車充電
自動化裝置
老化設備
工控
儀器儀表

功能特點

高效率、高功率密度
支持熱插拔、并機功能
DSP數字控制
完善的故障檢測提示
低輸入諧波
具有三防防護功能
寬工作溫度

l 高效率

減少能耗損耗，符合節能減排要求，為客戶節省電費。

l 高功率密度

可節省客戶空間，降低系統成本。

l DSP數字控制

更少的器件，更高的環境穩定性，更高的可靠性，更便捷的擴容。

l 低輸入諧波

減少對電網的污染，更高的電網適應能力。

l 寬輸入電壓范圍，寬輸出電壓范圍

適合絕大多數不同輸入、輸出電壓場合。

l 寬工作溫度范圍

寬工作溫度范圍滿足大多數嚴酷的工作環境

l 熱插拔

適合方便使用，減少維護費用。

l 完善的故障自檢測提示

豐富的故障檢測，方便客戶維護。

詳細參數

項 目	參數指標
模塊類型	IM48-9K	IM100-10K	IM150-10K
Ø 直流輸出
額定輸出功率	9kW	10kW
額定輸出電流	150A	100A	75A
輸出電壓范圍	20VDC～60VDC	30VDC～100VDC	50VDC～150VDC
限流可調范圍	10%~110%無級可調
峰-峰值雜音	≤1%
電話衡重雜音	無要求
穩壓精度	≤±0.5%
穩流精度	≤±1%
均流	≤±5%
效率	≥95%
Ø 交流輸入
額定輸入電壓	三相380Vac/480Vac
輸入電壓范圍	323Vac～520Vac（滿載）, 323Vac～260Vac（線性降至半載）
輸入電流	＜20A
頻率	45Hz～65Hz
功率因素（PF）	≥0.99
電流失真度（THD）	≤5%
輸入保護	保險；防雷電路
Ø 工作環境條件
工作環境溫度	-40℃～50℃正常工作；50℃~75℃降額輸出；
存儲溫度	-40℃～75℃
相對濕度	0～95%
海拔	2000m滿載輸出
Ø 產品安全及可靠性
絕緣強度	輸入對機殼能承受50Hz 有效值2500VAC或等效3535VDC耐壓1分鐘；
	輸入對輸出能承受50Hz 有效值3000VAC或等效4242VDC耐壓1分鐘；
MTBF	＞120000小時
Ø 外形尺寸及重量

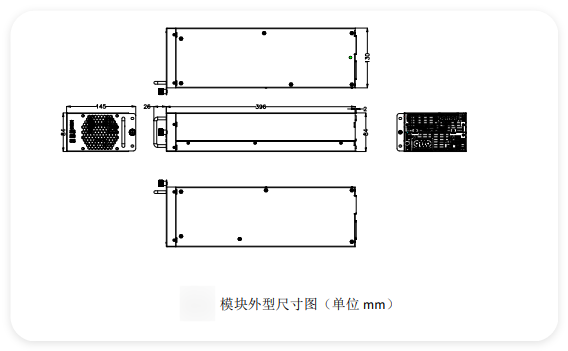

外形尺寸	130（寬）×84（高）×396（深）mm
模塊凈重	7kg
Ø 通訊和告警

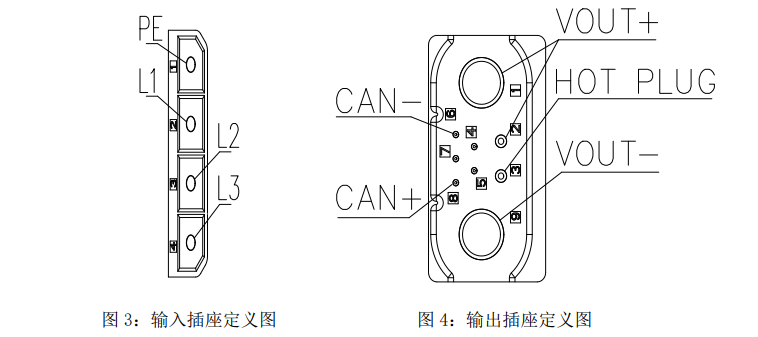

通訊接口	CAN
最大并聯數量	60個
輸出正負保險保護
警報和狀態通過CAN通訊口上告監控，以及三個面板LED指示
