QQ在線：模塊介紹

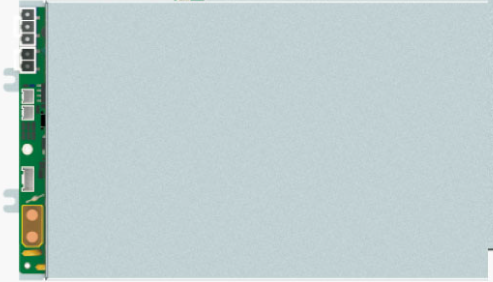

BIM25560為多功能雙向電源模塊，采用高效軟開關專利拓?fù)浜蛿?shù)字控制技術，精湛的制造工藝，集成大功率充電器，CAN和RS485通訊端口，可實現交流176-264V寬范圍輸入輸出、雙向交流負載和直流負載功率相同.具有高效率、高功率密度、高可靠性、強電網和環境適應性、低諧波、超低噪音等優點。
功能特點
l AC-DC雙向高頻隔離、能量雙向流動
l 成熟優異的高效軟開關設計
l 雙方向高效率：正向90%，反向90%
l 雙方向高功率因數＞0.99，低電流諧波＜5%
l 直流側寬范圍調整和適應：2～255Vdc，0.1～60A
l 強適應性，適應各種惡劣電網
l 完善的故障保護功能
l 產品符合CE設計標準
適合場景
l 電池模組測試設備
l 電氣雙向測試設備
l 雙向老化測試設備
l 電力核容
l 直流到交流的逆變設備
| 功能\型號 | BIM25560 | ||
| AC-DC正向工作 | 最大輸出容量 | 3000W | |
| 交流輸入 |
輸入制式 | L+N+PE | |
| 額定電壓 | 176-264Vac | ||
| 頻率范圍 | 50Hz/60Hz頻率自適應 | ||
| 輸入電流 | ≤20A | ||
| 電流紋波 | ＜5% @220VAC,滿載，電網THDu≤2% | ||
| 功率因數 | 0.99 @220VAC，滿載，電網THDu≤2% | ||
| 直流輸出 |
電壓范圍 | 2～255Vdc | |
| 最大電流 | 60A | ||
| 溫度系數 | ±0.02%/℃ | ||
| 紋波電壓 | ＜1% | ||
| 效率 | 90% | ||
| DC-AC反向工作 | 最大輸入容量 | 3000W | |
| 直流輸入 |
電壓可調范圍 | 2-255Vdc | |
| 最大輸入電流 | 60A | ||
| 交流輸出 |
并網頻率范圍 | 50Hz-60Hz，頻率自適應 | |
| 并網電壓范圍 | 176～264Vac | ||
| 并網輸出電流 | ＜12A @220Vac | ||
| 并網功率因數 | 0.99 @220VAC，滿載，電網THDu≤2% | ||
| 并網電流諧波 | ＜5% @220VAC,滿載，電網THDu≤2% | ||
| 效率MAX | 90% | ||
| DC側 | 電壓 |
范圍 | 2-255Vdc |
| 精度 | ±0.1%FS | ||
| 電流 |
范圍 | 0.1～0.6A | |
| 精度 | ±0.5%FS | ||
| 整機 |
環境 | 工作溫度 | －10℃～＋50℃滿載，50℃以上需降額使用 |
| 存儲溫度 | －40℃～＋70℃ | ||
| 相對濕度 | 5～95％RH，無冷凝 | ||
| 工作海拔 | ＜1000m，1000-3000m以上海拔每升高100m，輸出功率降額1%。 | ||
| 系統 | 工作方式 | 雙向 | |
| 功率流切換時間 | 10ms | ||
| 隔離方式 | 高頻隔離 | ||
| 充放電模式 | CC CV CR CP | ||
| 冷卻模式 | 強制風冷 智能無極調速 | ||
| 出風方式 | 前進后出風 | ||
| BootLoader | 支持在線升級 | ||
| 并機 | 暫定 | ||
| 顯示 |
指示燈 | 正向：綠色 反向：藍色 故障：紅色 | |
| 保護 |
交流高壓保護 | 有 | |
| 交流低壓保護 | 有 | ||
| 直流反接保護 | 有 | ||
| 直流高壓保護 | 有 | ||
| 直流低壓保護 | 有 | ||
| 風扇故障保護 | 有 | ||
| 過溫保護 | 有 | ||
| 機械結構 |
尺寸（寬*高*深） | 141mm*44mm*425mm | |
| 重量 | |||
| IP等級 | IP20 | ||
| 通訊 |
對外通訊 | RS485 CAN | |
| 通訊協議 | |||
| 調試口 | RS485 CAN | ||
| 上報信息 | 狀態數據，告警信息 | ||
| 接收信息 | 工作模式，DC端口電壓電流設定 | ||
